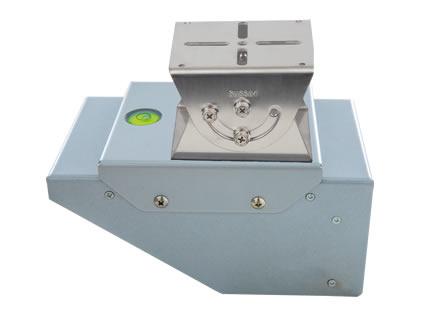

一、產品簡介

LDF100型雷達流量計采用先進的平面微波雷達技術，通過非接觸方式測量水體的流速和水位，計算并輸出實時斷面流量及累計流量，可用于河道、灌渠等場景的流量測量。該產品使用微波技術進行流速和水位測量，不受溫度梯度、壓力、空氣密度其他氣象環境條件的影響，不受污水腐蝕和泥沙影響，可全天候穩定工作。

二、工作原理

雷達流量計主要由雷達流速計、雷達水位計組成，流速計用于采集流體表面流速，并經過模型計算得到過水?dāng)嗝嫫骄魉?，再結合水位計測得的水位以及斷面信息算出過流斷面面積，從而利用公式流量=平均流速×過流斷面面積×修正系數得到流量，其中修正系數是根據實際測量環境得到的標準值進行計算得到。

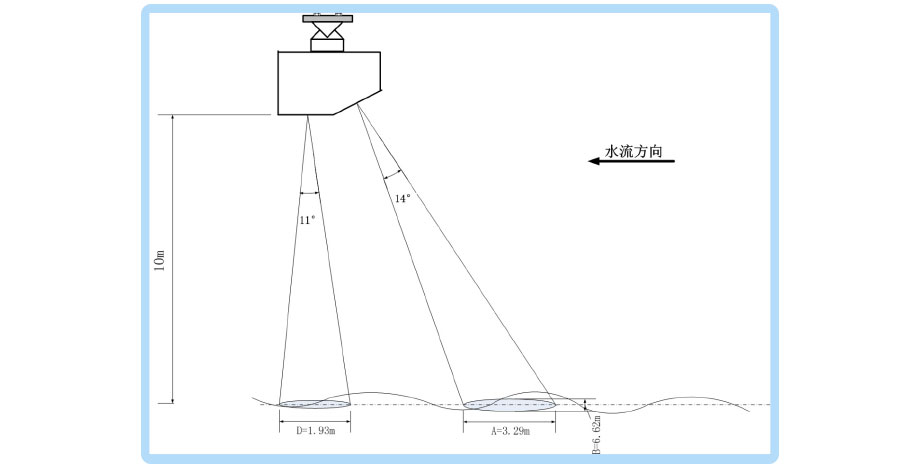

雷達流量計集成雷達水位計和雷達流速計，雷達水位計天線波束角為14×10°，雷達天線角度為14×32°，水位計照射水面時，照射區域類似一個圓，流速計照射水面時，照射區域類似一個橢圓區域，準確理解雷達波的照射范圍有助于選擇合適的地方安裝，避免一些容易被干擾的場景，如河流兩邊隨風擺動的樹枝。

三、優勢特點

》體非接觸式測量：不受溫濕度、壓力或其他環境條件以及污水腐蝕、泥沙等影響

》多參數測量：適用于多種測量條件，可輸出流速、水位、流量等測量數據

》標準通訊接口：可設定標準數據通訊接口RS485

》高等級防護：IP68防護、防雷、防反接設計，適用于各種野外環境

》低功耗設計：低功耗、高可靠性、免維護

》自帶水位濾波算法：數據精確穩定，不受水面波動和漂浮物影響

》多向測流：可選配正、反或正反方向測流

四、技術參數

測速范圍：0.1～20m/s

測速精度：＜±0.01m/s 或＜±1%

速度分辨力：0.001m/s

測距范圍：0.1～40m

水位精度等級：1級

水位分辨力：1mm

發射頻率：24.000～24.250GHz

通訊接口：支持1路RS485接口

通訊協議：MODBUS-RTU/自定義協議

啟動穩定時間應：≤5s

天線樣式：流速：14×32°，水位：14×10°

更新周期：1s

斷面設置：可通訊設置斷面類型及參數

方向配置：可配置流速儀監測方向?yàn)檎?、?fù)向或雙向

姿態監控及校正：可讀取流速儀俯仰角、橫滾角信息，自動校正流速數據

配置功能：支持通訊輸出頻率、采集次數功能，可實時分析設備工作狀態

供電電壓：DC10V～16V

功耗：12V供電時，正常工作平均電流：≤130mA，休眠時平均電流：≤6mA

水平校準器：水平泡直徑：≥25mm

外殼材料：不銹鋼材質

流量計尺寸（長×寬×高）：200mm×120mm×90mm

支架尺寸（長×寬×高）：100mm×100mm×55mm

重量：流量計+支架：2.15kg

工作溫度：-30℃-80℃

貯存溫度：-40℃-80℃

五、外形尺寸
