一、產品簡介

AN-HWRWL40型雷達水位計產品為我司自主研制的一款非接觸式水(物)位探測設備，可用于監測江河、湖泊、水庫水位及輔助水處理作業。本雷達水位計工作在24GHz ISM頻段，采用FMCW調制方式，可全天候?qū)崟r(shí)探測水體水位信息，不受氣候、溫度、水面水汽及水中污染物影響。產品內置高效的數據處理算法，確保產品測量結果的高精度。本產品提供三種標準物理電路接口：RS232、RS485(默認)、4～20mA。

二、工作原理

雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離、方位等信息。該產品可有效的輔助監控水位變化狀態，實現了水位計向高精度（毫米級）、高可靠性、安裝簡便的技術跨越；自帶水面波動濾波算法，為監測單位提供更加精確穩定的水位信息，相比傳統雷達液位計具有精度高、功耗低、體積小等優勢。

三、優勢特點

FMCW調頻連續波模式

非接觸式測量、安全低損、維護少、不受泥沙等影響；

全天候工作，不受溫度影響，抗干擾能力強

測量運行和休眠模式相結合，節能降耗

多種接口方式提供，便于接入平臺系統

IP67防水設計，適用各種野外環境

外觀小巧緊湊，超高性價比

安裝簡單，土建量少

四、技術參數

測量范圍：400～40000mm

測量精度：≤±1cm

分辨力：4mm

測量時間：300～20000ms

測量間隔：0～30000s

數據格式：9600，n，8，1

通信接口：RS-485/RS-232/4～20mA

通訊協議：自定義ASCII/MODBUS

天線樣式：平面微帶陣列天線， 11°× 11°

發射頻率：24.005～24.245GHz

工作電壓：+7～28VDC

工作電流：工作模式，工作電流 ≤ 150mA@12V，低功耗（休眠）模式，工作電流 ≤ 1mA@12V

工作溫度：-40 ~60℃

防護等級：IP66

外形尺寸：110×110×43 (mm)

外殼材料：前蓋賽鋼(白)，后蓋鋁合金(黑)

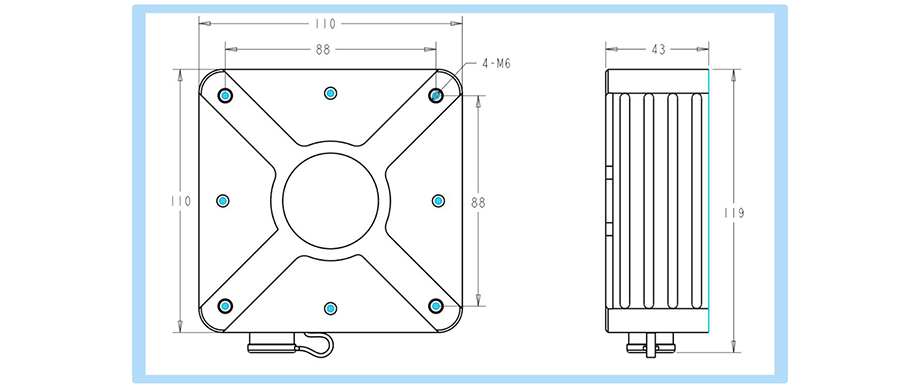

五、外觀尺寸

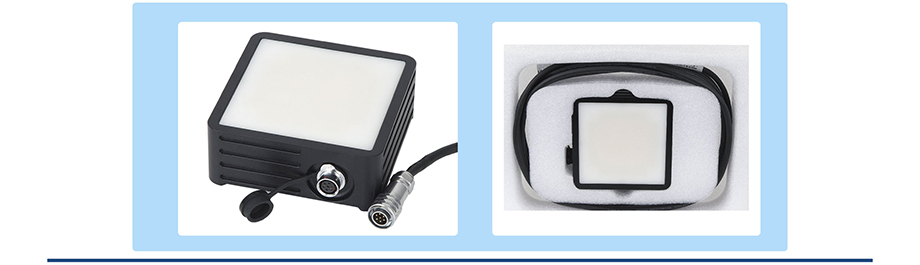

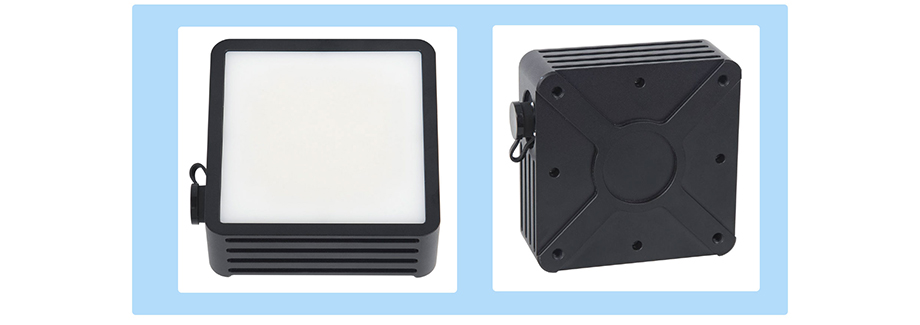

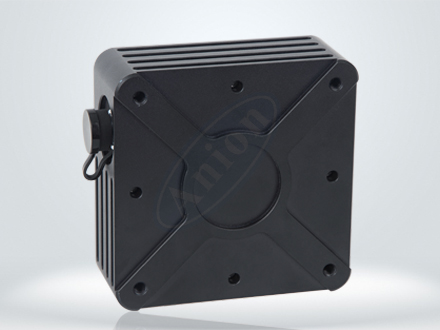

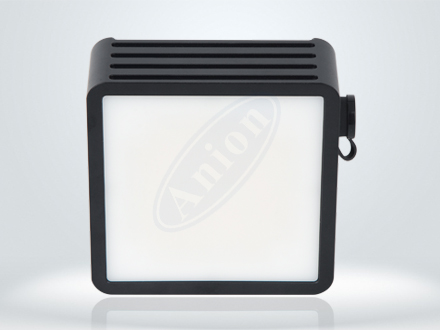

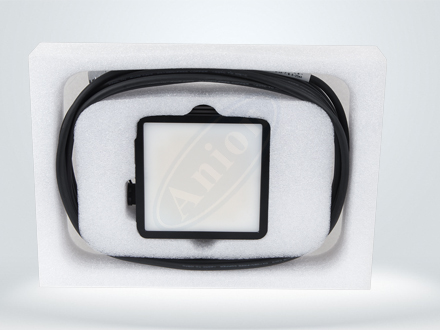

六、產品展示

七、安裝配件
