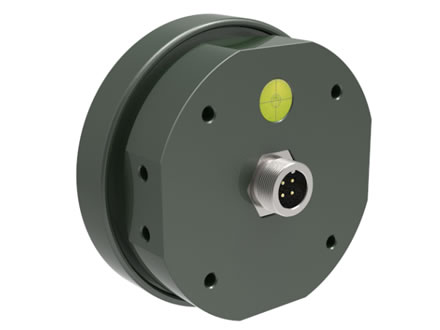

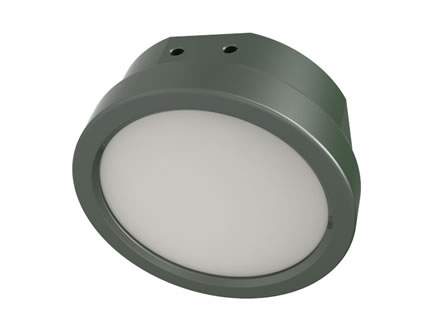

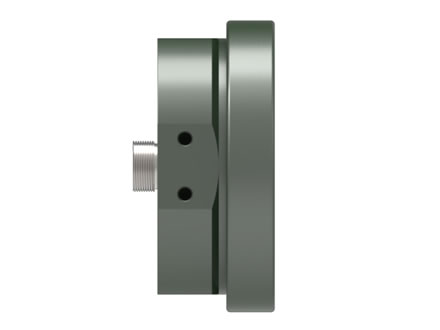

一、產品簡介

AN-RWL80型雷達水位計產品為我司自主研制的一款非接觸式水(物)位探測設備，可用于監測江河、湖泊、水庫水位及輔助水處理作業。本雷達水位計工作在120GHz ISM頻段，采用FMCW調制方式，可全天候?qū)崟r(shí)探測水體水位信息，不受氣候、溫度、水面水汽及水中污染物影響。產品內置高效的數據處理算法，確保產品測量結果的高精度。本產品提供三種標準物理電路接口：RS232、RS485(默認)、4～20mA。

二、工作原理

雷達水位計是一款采用高頻微波雷達技術的水位計，通過傳感器發射電磁波照射水面并接收回波，由此分析獲得水面至電磁波發射點的距離、方位等信息。該產品可有效的輔助監控水位變化狀態，實現了水位計向高精度（毫米級）、高可靠性、安裝簡便的技術跨越；自帶水面波動濾波算法，為監測單位提供更加精確穩定的水位信息，相比傳統雷達液位計具有精度高、功耗低、體積小等優勢。

三、優勢特點

FMCW調頻連續波模式

非接觸式測量、安全低損、維護少、不受泥沙等影響

全天候工作，不受溫度影響，抗干擾能力強

測量運行和休眠模式相結合，節能降耗

多種接口方式提供，便于接入平臺系統

IP68防水設計，適用各種野外環境

外觀小巧緊湊，超高性價比

安裝簡單，土建量少

四、技術參數

測量范圍：0.1～40m

測量精度：≤±2mm

分辨力：1mm

通信接口：RS485

通訊協議：MODBUS

波束寬度：水平14°×垂直10°

發射頻率：77～81GHz

工作電壓：9～24V

工作電流：20mA

工作溫度：-45～85℃

外殼材質：合金

防護等級：IP68

外形尺寸：φ74mm x38mm;

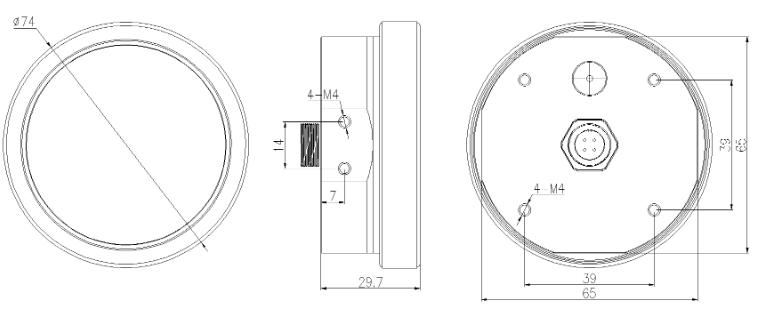

五、外形尺寸
